怎样测试红外探测器

一 被动红外探测器的工作原理

1、被动红外探测器,其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反,环境背景辐射对两个热释电元几乎具有相同的作用,使其产生释电效应相互抵消,于是探测器无信号输出,一旦入侵人进入探测区域内,人体红外辐射通过部分镜而聚焦,从而被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不同,不能抵消,经信号处理而报警。

2、有两种聚焦方式一是多法线小镜而组成的反光聚焦,聚光到传感器上称之为反射式光学系统。另一种是透射式光学系统,是多面组合一起的透镜-菲涅尔透镜,通过菲涅尔透镜聚焦在红外传感器上。

3、为了对人体的红外辐射敏感,在它的辐射照面通常覆盖有特殊的滤光片,使环境的干扰受到明显的控制作用。

二 被动红外探测器的测试

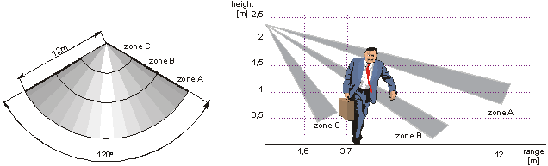

1、从图中的探测器的阴影区为一个探测区域,这样只有穿越探测区域时才会触发探测器,所以测试时,只有横切(穿越)探测区,探测器才会报警,否则,就会误认为该探测器的灵敏度低,结果擅自调高灵敏度,导致探测器频频误报。

2、 测试时的安装高度必须符合说明书上的要求,安装过高,会出现近距离探测不到的现象;安装过低,会出现远距离探测不到的现象。

3、 测试环境的选择,由于被动红外探测器是靠探测温度变化来判断是否触发,所以,安装时,不能安装在冷气机的下部、暖气和热风机的上部、气流流动较大的地方、紧贴窗帘的地方、探测区域中旋转的风扇等易于引起误报警的地方。

4、 由于被动红外探测器是探测人体的温度变化,所以,当夏天环境的气温和人体的体温非常接近时,被动红外探测器会变得不灵敏或探测距离严重缩短,属正常现象。

5、 由于被动红外探测器的探测区域呈扇形分布,所以靠近探测器的区域,如图C中探测区域较为密集,会给人主观上觉得探测器反应灵敏,如图A中探测区域较为分散,会给人主观上觉得探测器反应迟钝,其实灵敏度是一样的,只不过在A区域中有时没有穿越此区域。
